連云港靈動機電設備有限公司！膠球清洗裝置生產廠家
膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器冷卻管。提高凝汽器的傳熱效果，防止汽輪機熱效率應背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用-的設備。
材質結構：凝汽器膠球清洗裝置由二次濾網、手動型收球網或電動型收球網、裝球室、膠球輸送泵、分匯器、閥門、管路和電器控制柜等部件組成。材質由，殼體碳鋼，內濾網為不銹鋼材質。
凝汽器膠球清洗裝置概述：
連云港靈動機電設備有限公司制造膠球清洗裝置生產廠家，膠球清洗裝置是汽輪發電機組在運行當中對凝汽器冷卻管進行有效清洗的-佳設備。凝汽器膠球清洗裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。該裝置的適用范圍相當-，它不僅適用于汽輪機的凝汽器，同樣也適用于石油、化工等單位固定管板式熱交換器的冷卻管清洗，在連續工作不降低負荷的情況下，凝汽器膠球清洗裝置可-投入使用，始終保持冷卻管的清潔狀態，延長冷卻管的使用-，減輕勞動強度，是提高電廠經濟效益、保障凝汽器安全經濟運行，檔可缺少的必備裝置。膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器冷卻管(換熱管)。提高凝汽器的傳熱效果，防止汽輪機熱效率應背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用-，是節能和改善勞動條件的理想設備。凝汽器膠球清洗裝置的適用范圍相當-，它不僅適用于汽輪機凝汽器的膠球清洗，同時適用于石油、石化、化工、鋼鐵等單位的固定管板式熱交換器的冷卻管換熱管的膠球清洗，近年來又進入了中央空調的市場，連云港靈動凝汽器膠球清洗裝置在連續工作不降低負荷的情況下，可以-投入使用，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用-，減輕勞動強度，增加經濟效益。所以凝汽器采用膠球清洗裝置是提高電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安全經濟運行不可缺少的不停機在線清洗裝置。
B、工作原理 收球位置：當系統運行時，網板處于收球位置，此時網板四周緊貼外殼內壁，膠球通過網板阻攔在一側匯集，經引出管被一股水流攜帶吸入膠球輸送泵，膠球又被送回裝球室進行再循環使用， 反洗位置：網板前后壓差達一定值時，操作網板至反沖洗位（在收球后進行），此時積存在網板上的雜物，被冷卻水水流沖洗并攜帶走。

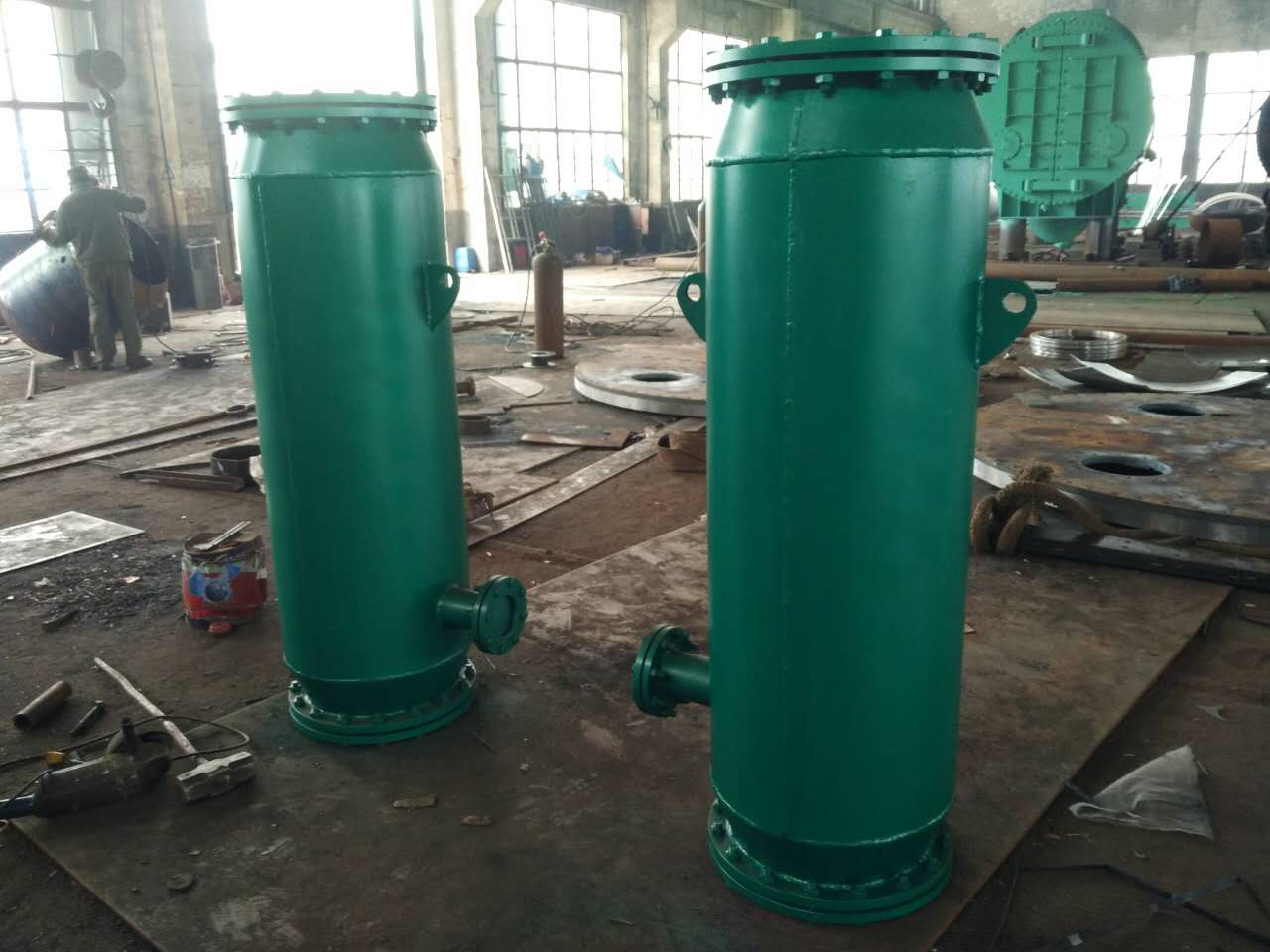

轉動機構收球網外形圖：1、吊耳2、電動-機構3、手孔4、出球口5、筒體

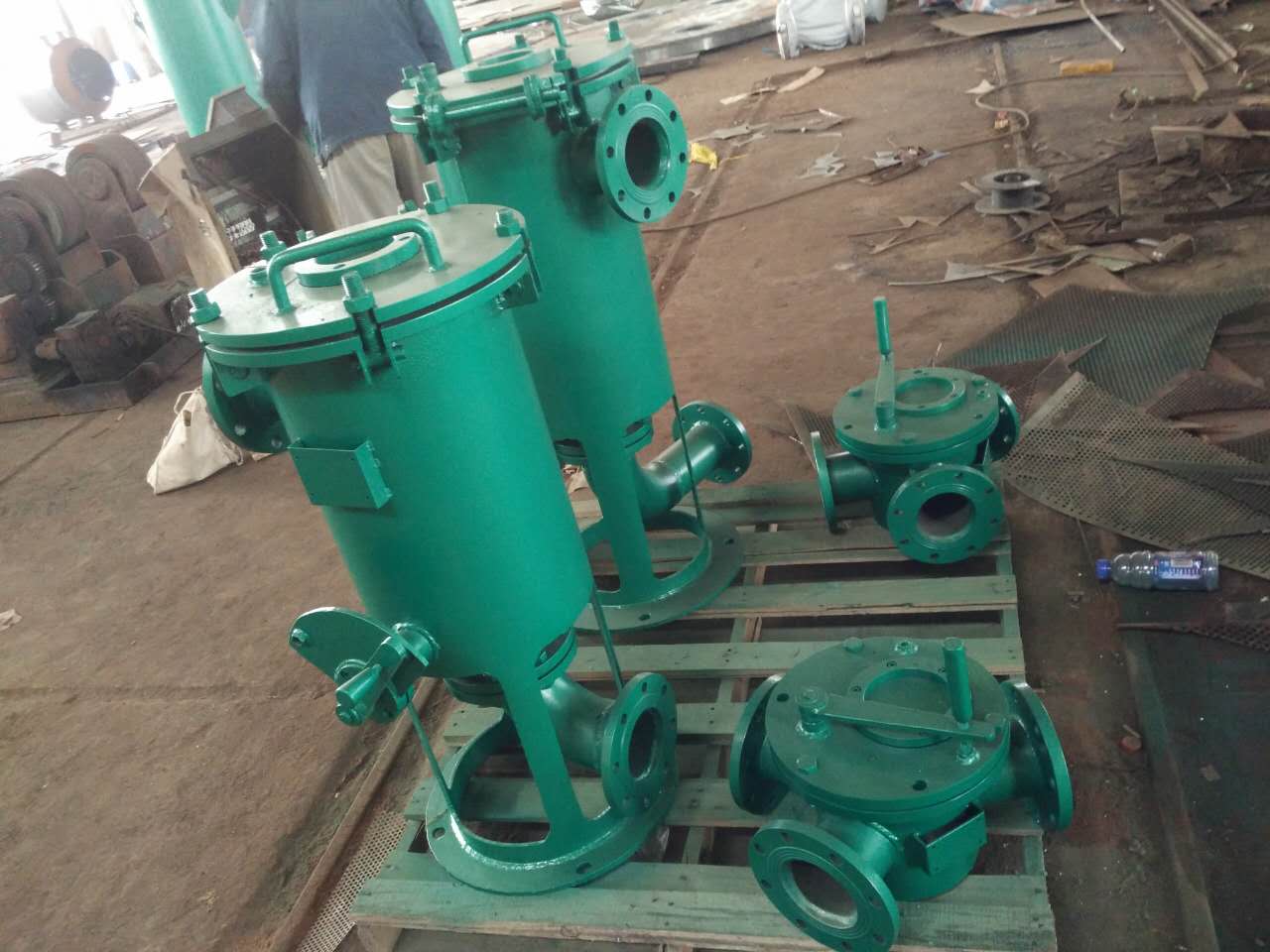

電動裝球室： 1、視口 2、法蘭蓋板 3、進水口 4、網斗 5、電懂裝 置 6、出水口 7、底板 8、放氣閥 9、放水閥

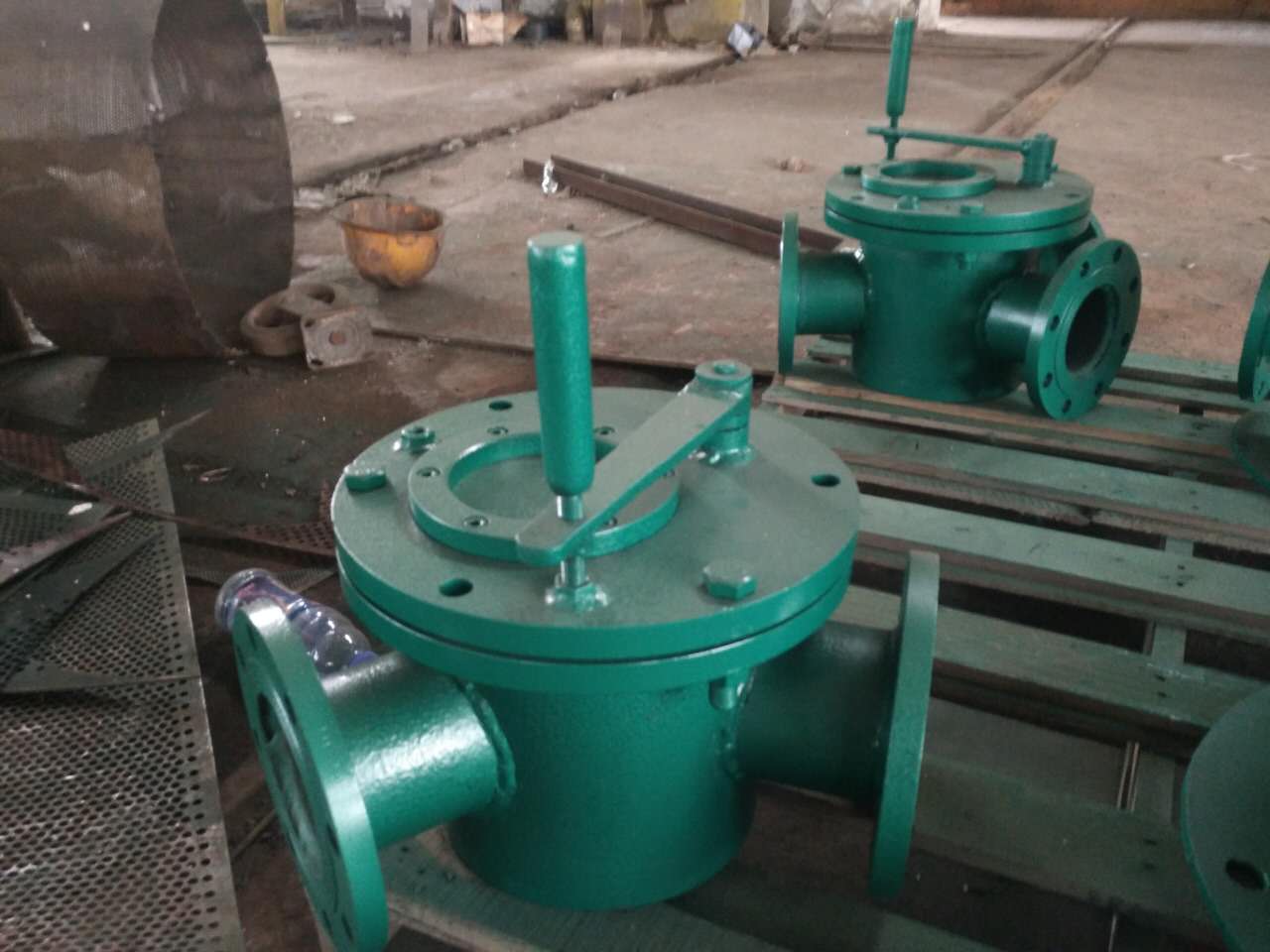

分匯器可以將一根循環管分開成兩根獨立的管，比如在裝球器出口一根管路變到兩只噴球器的入口管路，那么分匯器可以很好的將此功能實現；同樣當把兩根再循環管合在一起成為一根再循環管時，比如兩個收球口的管路匯集到膠球泵的入口管路時，分匯器扮演了同樣的角色。
|
材 質 類 型 代 號 |
過 流 部 件 材 質 |
|
Ⅰ |
灰鑄鐵 |
|
Ⅱ（耐海水） |
葉輪為不銹鋼，其它為球墨鑄鐵 |
|
Ⅲ（耐化學腐蝕） |
不銹鋼 |
|
故 障 現 象 |
原 因 |
消 除 方 法 |
|
1、振動及雜音 |
1、 基礎不牢或松動 2、 吸程過高或管內存氣 3、 泵和電機不同軸線 4、 雜物阻塞 5、 旋轉件過量磨損 |
1、 加固 2、 降低泵位，排氣 3、 重新調整軸線 4、 排除 5、 更換 |
|
2、起動后不出水 |
1、 吸程過高或排氣末盡 2、 進水管路進氣 3、 雜物堵塞 |
1、 降低泵位，繼續排氣 2、 高干調整消除 3、 清理 |
|
3、流量、揚程不足 |
1、同上 |
1、同上 |
|
2、葉輪密封間隙增大 |
2、調整間隙或更換零件 |
|
|
3、葉輪磨損 |
3、更換葉輪 |
|
|
4、功率消耗增加 |
1、 軸彎曲或不同心 2、 轉速超過-值 |
1校正 2、降速
|
|
5、軸封異常 |
1、 發熱 2、 -過多 |
1、 調整填料 2、 更換填料或軸套 |
膠球清洗裝置作用：
凝汽器膠球清洗裝置選用合適的海綿膠球或金剛砂膠球，剝皮膠球，光面膠球等，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻管換熱管管數的10%左右球量。先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，膠球在循環水流的帶動下進入凝汽器水室。海綿膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行-抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對凝汽器冷卻水管換熱管內壁進行連續清洗，從而達到換熱管冷卻管內壁清潔，增強換熱效率。
作為提高發電廠汽輪機凝汽器運行效率的重要手段-，凝汽器膠球清洗系統已經成為電廠的-配置，膠球-好壞是該系統的關鍵要素-。 應選耐磨、質地柔軟富于彈性，材質均勻，硬度適中，氣空均勻貫通，濕態比重1.00-1.15，在5-45℃水溫下，使用期內球內徑不大超標，不老化。 使用時濕態球直徑一般比冷卻管內徑大1.0-2.0mm，冷卻管換熱管有兩種規格時，以小規格的一種為準，冷卻管口加裝套管口以套管為準選擇膠球。
（1）正常投球量 為凝汽器單側單流程冷卻管根數7%-13%，依膠球循環-所需時間的長短，取下限或上限或其接近值，膠球循環-的時間一般以30秒作為界限。
（2）膠球補充周期或更換周期 膠球補充周期為膠球清洗系統累計運行7次，也可根據本單位具體情況不同調整補充周期。 膠球更換周期，根據-產球使用統計，其更換周期為膠球清洗系統累計運行60次。 另外，在水中浸泡一段時間后，個別膠球可能脹大過多，致使直徑超標，在補充和更換膠球時，均應及時換掉，以防冷卻管被堵。
凝汽器膠球清洗裝置注意事項：
1、凝汽器水室中隔板的竄通縫隙應予消除，以免引起循環水短路，而部分球在該縫處停留。水室中除循環水進、出口外，其余通外部的管道或盲孔，需在水室內壁管口加裝孔徑不小于7mm的球面網罩，以防逃球。
2、循環水流量-好保持在設計值，偏差不大于+15%范圍內，亦可根據運行經驗，適當調整上述數值的控制范圍膠球清洗系統運行操作。
膠球清洗裝置投運前準備：
1) 膠球用溫水浸泡24小時，對浸泡后不合格的球取出不用。
2) 加球：打開裝球室放氣門，放水門，將裝球室上蓋打開，放入泡好的膠球，然后將上蓋壓好，將放氣門、放水門關閉。
3) 排氣，將裝球室出水閥打開，打開排氣閥，將裝球室內氣排掉直至出水，關閉排氣閥及放水閥。
膠球清洗裝置運行操作 ：
將收球網操作手輪旋至“收球位置” 膠球泵-閥打開啟動膠球泵打開裝球室出口閥將裝球室切換閥打至“清洗位置” 清洗系統30分鐘 膠球清洗裝置系統停止操作 ： 將裝球室切換閥打至“收球位置”， 膠球泵出口閥關閉停止膠球泵關閉裝球室出口閥關閉膠球泵-閥將收球網操作收輪旋至“網板反洗”，此時水流對網板進行反沖洗，運行-。
|
尺寸 型號 |
H0 |
H1 |
H2 |
H3 |
00 |
01 |
02 |
L1 |
L2 |
L3 |
備注 |
|
SD400 |
1150 |
150 |
580 |
580 |
535 |
495 |
426*6 |
313 |
393 |
308 |
手動 |
|
SD500 |
1300 |
150 |
663 |
663 |
640 |
600 |
426*6 |
364 |
445 |
366 |
手動 |
|
SD600 |
1400 |
150 |
671 |
671 |
755 |
705 |
426*6 |
415 |
495 |
410 |
手動/電動 |
|
SD700 |
1600 |
150 |
900 |
900 |
860 |
810 |
426*6 |
460 |
540 |
455 |
手動/電動 |
備注:1、外殼2、柵網板3、軸系4、球出口5、導流板6、手孔7、測壓管8、-機構
SF收球網規格型號：
|
尺寸型號 |
H0 |
H1 |
H2 |
01 |
02 |
03 |
L1 |
L2 |
L3 |
L4 |
L5 |
電機 |
功率（KW） |
|
SF-800 |
1300 |
603 |
150 |
1010 |
950 |
820*8 |
560 |
197 |
560 |
763 |
520 |
DZ10 |
0.37 |
|
SF-900 |
1400 |
661 |
180 |
1075 |
1020 |
920*8 |
555 |
517 |
555 |
813 |
570 |
DZ10 |
0.37 |
|
SF-1000 |
1450 |
732 |
190 |
1175 |
1120 |
1020*8 |
605 |
600 |
605 |
863 |
620 |
DZ10 |
0.37 |
|
SF-1200 |
1700 |
879 |
200 |
1400 |
1340 |
1220*8 |
720 |
680 |
720 |
963 |
790 |
DZ15 |
0.37 |
|
SF-1400 |
1900 |
950 |
200 |
1620 |
1560 |
1420*10 |
830 |
800 |
830 |
1103 |
900 |
DZ20 |
0.37 |
|
SF-1600 |
2350 |
1220 |
227 |
1820 |
1760 |
1620*11 |
932 |
892 |
932 |
1300 |
922 |
DZ30 |
0.55 |
|
SF-1800 |
2350 |
1210 |
220 |
2045 |
1970 |
1820*12 |
1040 |
982 |
1040 |
1420 |
1106 |
DZ30 |
0.55 |
|
SF-2000 |
2500 |
1312 |
220 |
2265 |
2180 |
2020*13 |
1150 |
1112 |
1150 |
1596 |
1209 |
DZ45 |
1.1 |
|
SF-2200 |
2750 |
1565 |
250 |
2495 |
2400 |
2240*14 |
1265 |
1170 |
1265 |
1630 |
1240 |
DZ45 |
1.1 |
備注：1、球出口2、柵板3、導流板4、差壓開關接口5、電動-機構6、吊耳7、外筒體8、人孔9、-法蘭10、出口法蘭11、連桿12、軸座13、軸14、導流邊翼
SLD收球網規格型號：
|
尺寸 型號 |
H0 |
H1 |
01 |
02 |
03 |
DN |
|
SLD-4 |
1250 |
200 |
535 |
495 |
426*6 |
500 |
|
SLD-5 |
1350 |
200 |
640 |
600 |
529*9 |
600 |
|
SLD-6 |
1450 |
250 |
755 |
705 |
630*9 |
700 |
|
SLD-7 |
1500 |
300 |
860 |
810 |
720*7 |
800 |
|
SLD-8 |
1550 |
300 |
1010 |
950 |
820*8 |
900 |
|
SLD-9 |
1650 |
350 |
1075 |
1020 |
920*8 |
1000 |
|
SLD-10 |
1700 |
400 |
1175 |
1120 |
1020*8 |
1100 |
|
SLD-12 |
1850 |
400 |
1400 |
1340 |
1220*8 |
1300 |
|
SLD-14 |
2000 |
450 |
1620 |
1560 |
1420*10 |
1500 |
|
SLD-16 |
2200 |
450 |
1820 |
1765 |
1620*11 |
1700 |
備注：1-2、網芯3、膠球出口4、出口端5、觀察孔
裝球室規格型號：
|
尺寸 型號 |
總高 |
殼體外徑 |
膠球進出口 |
排氣閥通徑 |
放水閥通徑 |
網芯孔徑 |
電動-器 功率（KW） |
|
XSF-250 |
915 |
φ273 |
DN80 |
20 |
20 |
6 |
0.12 |
|
XSF-300 |
1050 |
φ325 |
DN80 |
20 |
25 |
6 |
0.12 |
|
XSF-350 |
1100 |
φ377 |
DN100 |
20 |
32 |
8 |
0.18 |
|
XSF-400 |
1200 |
φ425 |
DN100 |
20 |
32 |
8 |
0.18 |
|

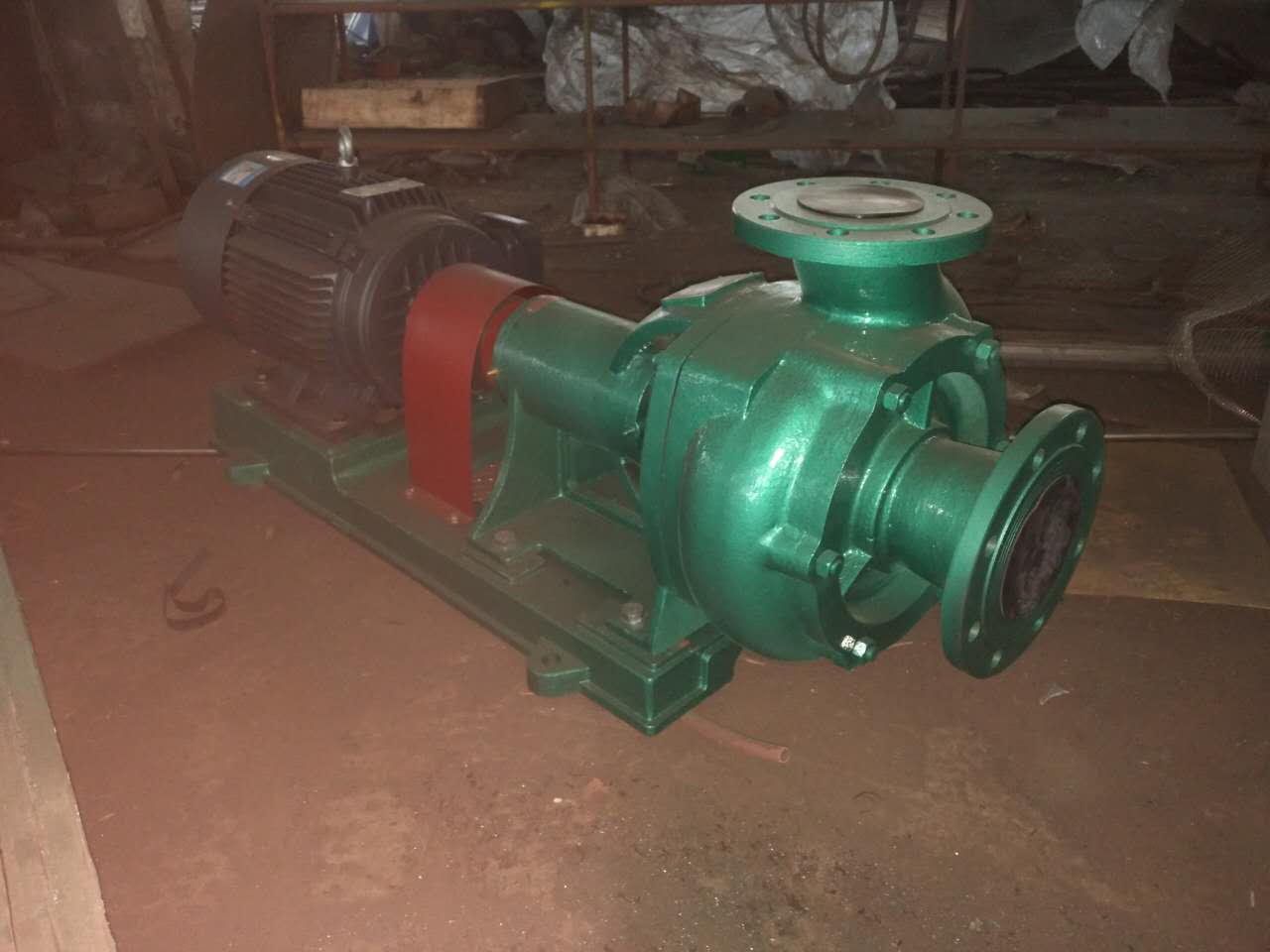

型號 |
流量m3/h |
揚程m |
轉速r/min |
功率 |
效率% |
允許吸程m |
|
|
軸功率 |
電機功率 |
||||||
|
JQ80-36 |
60 |
36 |
2900 |
11.80 |
15 |
50 |
6 |
|
JQ100-8 |
40 |
8 |
960 |
1.58 |
3 |
60 |
6 |
|
JQ100-11 |
40 |
11 |
960 |
2.18 |
3 |
60 |
6 |
|
JQ100-18 |
50 |
18 |
1450 |
4.08 |
5.5 |
60 |
6 |
|
JQ100-25 |
60 |
25 |
1450 |
6.80 |
11 |
60 |
6 |
|
JQ125-8 |
40 |
8 |
960 |
1.58 |
3 |
60 |
6 |
|
JQ125-11 |
66 |
11 |
960 |
2.80 |
4 |
60 |
6 |
|
JQ125-18 |
66 |
18 |
1450 |
5.30 |
7.5 |
60 |
6 |
|
JQ125-22 |
100 |
22 |
1450 |
8.80 |
15 |
65 |
6 |
|
JQ125-25 |
100 |
25 |
1540 |
9.70 |
15 |
65 |
6 |
|
型號 |
A |
B |
DN |
H |
K |
L |
T |
排污口 |
-機構號 |
|
WE-500-l |
1130 |
630 |
500 |
1330 |
750 |
850 |
820 |
150 |
DKJ-410 |
|
WE-600-ll |
1130 |
680 |
600 |
1330 |
850 |
850 |
920 |
150 |
DQ120-A |
|
WE-700-ll |
1650 |
730 |
700 |
1850 |
950 |
1250 |
1080 |
150 |
DQ120-A |
|
WE-800-ll |
1690 |
820 |
800 |
1890 |
1150 |
1250 |
1350 |
200 |
Q120 |
|
WE-900-ll |
1660 |
820 |
900 |
1860 |
1250 |
1200 |
1300 |
200 |
Q250 |
|
WE-1100-ll |
1850 |
1250 |
1100 |
2100 |
1350 |
1300 |
1500 |
200 |
Q250 |
|
WE-1200-ll |
2200 |
1450 |
1200 |
2350 |
1400 |
1800 |
1600 |
250 |
Q250 |
|
WE-1400-ll |
2400 |
1650 |
1400 |
2500 |
1500 |
2000 |
1800 |
250 |
Q250 |
|
WE-1600-ll |
2850 |
1850 |
1600 |
3100 |
1550 |
2350 |
2000 |
250 |
Q500-0.5 |
|
型號 |
通徑DN |
殼體直徑 |
濾網高度H |
通流面積比 |
排污管徑 |
附注說明 |
|
EDF-300 |
300 |
616 |
1200 |
1:2.75 |
159*6 |
1.網孔直徑8mm.水阻≤300mmH2O。 2.安裝位置根據用戶要求 3.結構外形尺寸在保證通流量前提下，按用戶要求設計 4.網芯轉動速度按用戶要求設計，一般控制在10轉/分鐘以下。 |
|
EDF-400 |
400 |
816 |
1250 |
1:2.75 |
159*6 |
|
|
EDF-500 |
500 |
1020 |
1450 |
1:2.6 |
219*6 |
|
|
EDF-600 |
600 |
1120 |
1500 |
1:2.6 |
||
|
EDF-700 |
700 |
1220 |
1600 |
1:2.6 |
||
|
EDF-800 |
800 |
1320 |
1650 |
1:2.5 |
||
|
EDF-900 |
900 |
1550 |
1820 |
1:2.5 |
||
|
EDF-1000 |
1000 |
1600 |
1900 |
1:2.5 |
||
|
EDF-1200 |
1200 |
1720 |
2280 |
1:2.45 |
||
|
EDF-1400 |
1400 |
1920 |
2350 |
1:2.45 |
||
|
EDF-1600 |
1600 |
2224 |
2650 |
1:2.25 |
273*8 |
|
|
EDF-1800 |
1800 |
2474 |
3050 |
1:2.10 |
||
|
EDF-2000 |
2000 |
2740 |
3350 |
1:2.10 |
||
|
EDF-2200 |
2200 |
3024 |
3750 |
1:2.10 |
| 二次濾網型號（-DN） | 二次濾網型式 |
長度 （mm） (法蘭連接) |
中殼體直徑 | 排污管規格DN |
電動減速機功率 （kW） |
通流面積比 |
| WF-600(500) | 立式、臥式 | 700 | 1000 | 150 | 3 |
1：3.75 |
| WF-800(700) | 立式、臥式 | 800 | 1200 | 200 | 3 |
1：3.60 |
| WF-1000(900) | 立式、臥式 | 900 | 1400 | 200 | 3 |
1：3.60 |
| WF-1200(1100) | 立式、臥式 | 1000 | 1600 | 250 | 3 |
1：3.50 |
| WF-1400 | 立式、臥式 | 1100 | 1800 | 300 | 3 |
1：3.40 |
| WF-1600 | 立式、臥式 | 1200 | 2000 | 350 | 3 |
1：3.4 |
| WF-1800 | 立式、臥式 | 1300 | 2200 | 400 | 3.5 |
1：3.30 |
| WF-2000 | 立式、臥式 | 1400 | 2400 | 400 | 3.5 |
1：3.25 |
| WF-2200 | 立式、臥式 | 1400 | 2600 | 450 | 3.5 |
1：3.25 |
| WF-2400 | 立式、臥式 | 1500 | 2900 | 500 | 3.5 |
1：3.10 |
| WF-2600 | 立式、臥式 | 1600 | 3250 | 500 | 3.5 |
1：3.10 |
| WF-2800 | 立式、臥式 | 1700 | 3550 | 600 | 3.5 |
1：3.10 |
| WF-3000 | 立式、臥式 | 1800 | 3950 | 700 | 3.5 | 1：3.10 |
DE二次濾網技術參數：
| 型號 | 進出水口公稱直徑 | 凈水能力（t/h） | 通流倍率 | 濾網-大直徑Φ（mm） | 長度±10%（mm） | 排污管數量規格 | 過濾精密 |
| DE-450 | 450 | 1140 | 3.2 | 820 | 2000 | 2-DN200 | 4-8根據用戶要求進行調整 |
| DE-500 | 500 | 1480 | 3.2 | 1020 | 2480 | ||
| DE-600 | 600 | 2035 | 3.6 | 1120 | 2580 | ||
| DE-700 | 700 | 2770 | 3.2 | 1220 | 2780 | ||
| DE-800 | 800 | 3620 | 3.1 | 1320 | 3030 | ||
| DE-900 | 900 | 4580 | 3.2 | 1420 | 3230 | ||
| DE-1000 | 1000 | 5655 | 3.1 | 1520 | 3680 | ||
| DE-1200 | 1200 | 8140 | 3.1 | 1720 | 4080 | ||
| DE-1400 | 1400 | 11080 | 3.2 | 1970 | 4530 | 2-DN250 | |
| DE-1600 | 1600 | 14080 | 3.2 | 2224 | 4880 | ||
| DE-1800 | 1800 | 18320 | 3.0 | 2474 | 5300 | ||
| DE-2000 | 2000 | 22620 | 3.1 | 2724 | 6000 | ||
| DE-2200 | 2200 | 27370 | 3.1 | 3024 |
FE二次濾網技術參數：
| 型號 | 進出水口公稱直徑 | 凈水能力（t/h） | 通流倍率 | 濾網-大直徑Φ（mm） | 高度±10%（mm） | 排污管數量規格 |
| FE-500 | 500 | 1480 | 2.8 | 720 | 1200 | DN150 |
| FE-600 | 600 | 2035 | 2.8 | 820 | 1500 | DN150 |
| FE-700 | 700 | 2770 | 2.8 | 920 | 1600 | DN200 |
| FE-800 | 800 | 3620 | 3.2 | 1020 | 1700 | DN200 |
| FE-900 | 900 | 4580 | 3.2 | 1120 | 1800 | DN250 |
| FE-1000 | 1000 | 5655 | 3.2 | 1220 | 2000 | DN250 |
| FE-1200 | 1200 | 8140 | 3.2 | 1424 | 2276 | DN300 |
| FE-1400 | 1400 | 11080 | 3.5 | 1624 | 2650 | DN300 |
| FE-1600 | 1600 | 14080 | 3.5 | 1824 | 2650 | DN450 |
| FE-1800 | 1800 | 18320 | 3.5 | 2024 | 2885 | DN450 |
| FE-2000 | 2000 | 22620 | 3.5 | 2228 | 2895 | DN550 |
WE二次濾網技術參數：
| 型號/尺寸 | A | B | C | E | F | G | H | L | J | K | L | M | P | Q | T | 排污a | 人孔a | 放水a(chǎn) | 總重kg | -機型號 | 備注 |
| WE-500-l | 1124 | 380 | 856 | 550 | 220 | 1224 | 674 | 0 | 550 | 822 | 804 | 200 | 824 | 820 | 180 | 120 | 300 | 700 | DKJ-410 | ||
| WE-600-‖ | 1124 | 430 | 751 | 940 | 624 | 240 | 1224 | 784 | 0 | 660 | 724 | 1166 | 200 | 924 | 920 | 270 | 120 | 300 | 1000 | DQ120-A | |
| WE-700-‖ | 1641 | 483 | 770 | 1100 | 750 | 240 | 1741 | 866 | 0 | 780 | 1241 | 1244 | 171 | 483 | 1080 | 270 | 60 | 300 | 1200 | DQ120-A | |
| WE-800-‖ | 1683 | 588 | 1163 | 1320 | 820 | 300 | 1765 | 1053 | 0 | 880 | 1205 | 1755 | 300 | 588 | 1300 | 180 | 285 | 180 | 1500 | Q120 | |
| WE-900-‖ | 1658 | 588 | 1001 | 1420 | 920 | 315 | 1770 | 1118 | 0 | 925 | 1198 | 1663 | 588 | 1400 | 28790 | 287 | 1800 | Q120 | |||
| WE-1600-‖ | 3224 | 1010 | 2550 | 1618 | 400 | 3400 | 1412 | 0 | 1450 | 2224 | 2591 | 180 | 500 | 2430 | 180 | 270 | 290 | 4700 | SMC-00/H3BC |
二次濾網法蘭技術參數：
| 型號/尺寸 | -法蘭 | 出口法蘭 | 排污口法蘭 | 放水口法蘭 |
備注人孔門 兩個人孔門 兩個人孔門 三個 |
||||||||||||
| D | D1 | D0 | n-d | D | D1 | D0 | n-d | D | D1 | D0 | n-d | D | D1 | D0 | n-d | ||
| WE-500-l | 635 | 595 | 533 | 16-Φ22 | 635 | 595 | 533 | 16-Φ22 | 240 | 210 | 161 | 12-Φ15.5 | 240 | ||||
| WE-600-‖ | 735 | 695 | 633 | 20-Φ22 | 735 | 695 | 633 | 20-Φ22 | 240 | 210 | 161 | 12-Φ15.5 | |||||
| WE-700-‖ | 860 | 810 | 724 | 20-Φ22 | 860 | 810 | 724 | 20-Φ22 | 240 | 210 | 161 | 12-Φ15.5 | 215 | 185 | 134 | 8-Φ15.5 | |
| WE-800-‖ | 960 | 910 | 824 | 24-Φ26 | 960 | 910 | 824 | 24-Φ26 | 365 | 330 | 330 | 12-Φ18 | 365 | 330 | 275 | 12-Φ18 | |
| WE-900-‖ | 1060 | 1010 | 924 | 24-Φ26 | 1060 | 1010 | 924 | 24-Φ26 | 365 | 330 | 330 | 12-Φ18 | 190 | 160 | 109 | 8-Φ15.5 | |
| WE-1600-‖ | 1800 | 1724 | 1624 | 40-Φ33 | 1800 | 1724 | 1624 | 40-Φ33 | 430 | 390 | 328 | 12-Φ22 | 190 | 160 | 109 | 8-Φ15.5 | |
產品
需要膠球清洗裝置價格報價或技術咨詢聯系下方
銷售熱線：0518-8537 0171
公司：連云港靈動機電設備有限公司
地址：連云港市海州區新壩鎮新北路1-68號
官網：m.yoopiao.com
郵箱：182281210@qq.com
手機：18000199061
Q Q ：
旺旺：
旺旺：liqing292892009
Q Q ：182281210
微信：18000199061
↓銷售經理微信二維碼-掃一掃報價咨詢↓
連云港靈動機電設備有限公司 ?官方網址：m.yoopiao.com??地址：江蘇省連云港市海州區新壩鎮新北路1-68號（機械電力輔機產業園內） ??? 蘇ICP備2025194599號 -連云港靈動機電設備有限公司是家主營電廠鍋爐汽輪機輔助機械制造設計冷油器生產廠家，電力輔機產品有： 膠球清洗裝置 ，冷油器換管改造等電力輔機及制造安裝，維修檢修更換不銹鋼管銅管鈦管冷卻管換熱管更換管束換管換芯改造項目。網站地圖-RSS地圖
