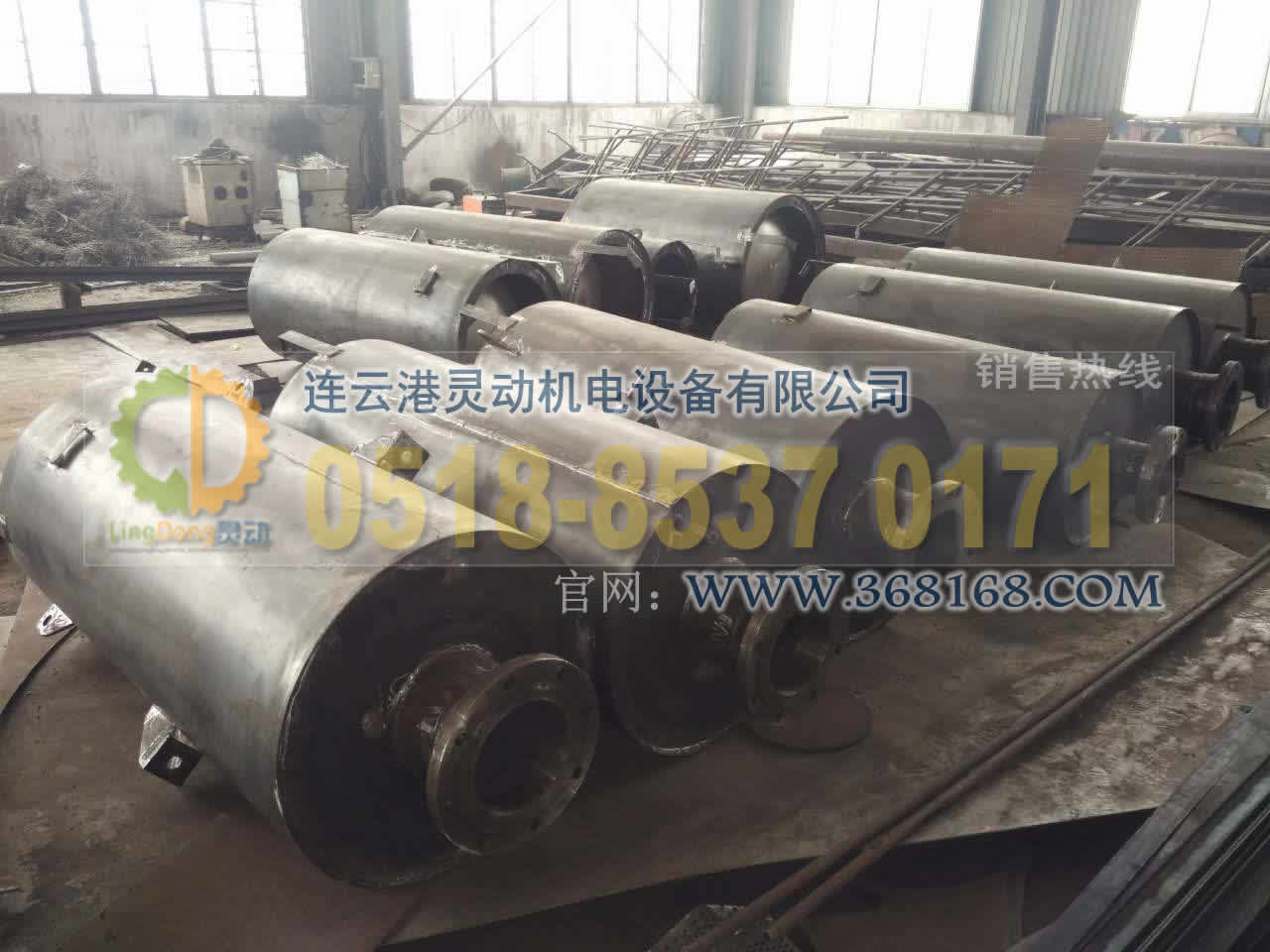

排汽消聲器作用原理類別

分享到：

作者來源:李清 ????? 發布時間： 2018-06-01 11:04

導讀：排汽消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕及安裝方便的優點。根據用途的不同。

一、用途及產品特點：

蒸汽鍋爐等有關熱力設備的蒸汽排放所發出的噪聲，遠遠超過了我國所頒布的《工業企業噪聲衛生標準》規定的數值（見附錄一、二）。為此，本廠生產了實用新型蒸汽消聲器系列產品，主要使用與發電、化工、冶金、紡織等工業部門中的鍋爐汽輪機等熱力設備蒸汽排放的有效消聲。本系列排汽消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕及安裝方便的優點。根據用途的不同，

本廠生產了如下幾種形式：

1、鍋爐點火排汽消聲器（TB）型為抑制高壓汽流排放噪聲，當前世界上已具有多種形式的的消聲器，其原理大多采用多級節流降壓，由于其結構復雜、重量大、難以解體檢修，因而限制了其應用范圍。本新型結構的消聲器克服了上述缺點。本型排汽消聲器系綜合了最合理的消聲原理所設計。高壓蒸汽在排汽消聲器內經一次控流后進入降壓體經大容積擴壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會因排汽偏離設計值等諸原因，使噪聲仍然高于標準值。為此，在降壓體外設計了一只雙層結構的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜特性所是設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量要達36～42分貝。

2、蒸汽安全門消聲器（TA型）重所周知，對于鍋爐等熱力裝置的安全門，其排汽即應避免過大的噪聲，更應讓汽流順利排出，為此，以往常見的多級節流及小孔噴注的消聲手段應不宜采用，這種限制歷來是安全門消聲器的設計難點，也是安全門消聲器消聲效果差的原因。本實用新型用于安全門的消聲器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、噴、阻消聲機理，達到了理想的消聲效果。

3、低壓蒸汽消聲器（TD型）各工礦企業使用著大量01.3MPa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助氣器、汽輪油泵、鍋爐連續排污、定期排污膨脹器等。上述設備的排汽管要求配置結構輕便、安裝更方便的消聲器。本廠針對不同的消聲對象，設計有專用的除氧器系列、背壓式汽輪幾系列及其它系列產品，可滿足用戶的要求。上述排汽消聲器其消聲效果能滿足《工業企業噪聲衛生標準》的要求，已在國內獲得了廣泛的應用。用于N3型汽輪機，20T/H低壓鍋爐過熱器蒸汽排放。鍋爐壓力13at，蒸發兩20T/H、排汽量10T/H。

二、產品系列及外形尺寸

1、鍋爐點火排汽消聲器（TB系列、過熱蒸汽用）

型號	類別	外形尺寸			底座螺孔			接管規格	配套汽輪機型號
		總長	外殼高度	殼體外徑	孔距	孔徑	孔數	接管規格
		L	L1	D	b	d1	n	d 0 ×δ
TB-39-35/15( 過 )	中壓	1556	1356	460	322	20	4	57 × 3.5	N6
TB-39-65/25( 過 )		1848	1648	560	392	20	4	76 × 4	N12
TB-39-100/35( 過 )		1818	1618	675	472	20	4	108 × 4.5	N20
TB-39-130/40( 過 )		1890	1690	675	472	20	4	108 × 4.5	N25
TB-54-35/10( 過 )	次高壓	1296	1096	460	322	20	4	57 × 3.5	N6
TB-54-72/25( 過 )		1564	1364	560	392	20	4	76 × 5	N12
TB-100-130/40( 過 )		1854	1654	675	472	20	4	108 × 4.5	N25
TB-100-130/65( 過 )	高壓	2142	1942	675	472	23	4	108 × 4.5	N25
TB-100-220/60( 過 )		2142	1942	675	472	23	4	133 × 10	N50
TB-100-220/85( 過 )		2466	2266	675	472	23	4	133 × 10	N50
TB-100--410/100( 過 )		5646	2446	675	472	23	4	159 × 10	N100
TB-140- ( 過 )	超高壓	2358	2158	675	472	23	4	133 × 16
TB-140-670/200( 過 )	超高壓	2854	2654	805	565	27	4	233 × 16	N200
TB-170-1000/200( 過 )	亞臨界	3100	2900	805	565	27	4	133 × 18	N300
TB-28/510-610/40( 過 )	再熱器出口	1854	1654	675	472	20	4	133 × 10	N200
TB-39-555-1000/100( 過 )	再熱器出口	2646	2446	675	472	27	4	168 × 8	N300

2 、鍋爐消聲器（ TA 系列、過熱蒸汽用）

　

型號	類別	外形尺寸			底座螺孔			接管規格	配套汽輪機型號
		總長	外殼高度	殼體外徑	孔距	孔徑	孔數	接管規格
		L	L1	D	b	d1	n	d 0 ×δ
TA-39-65/15( 過 )	中壓	1334	1334	380	272	20	20	89 × 5	N12
TA-54-75/25( 過 )	次高壓	1686	1486	440	314	20	20	108 × 5	N12
TA-100-130/80( 過 )	高壓	2610	2360	673	474	23	23	159 × 5	N25
TA-100-220/85( 過 )		2610	2360	673	474	23	23	219 × 6	N50
TA-100-220/125( 過 )		2234	1984	825	579	23	23	273 × 7	N50
TA-100-410/70( 過 )		2076	1876	685	483	23	23	273 × 7	N100
TA-140-420/100( 過 )	超高壓	2270	2020	825	579	23	23	273 × 7	N125
TA-140-670/100( 過 )		2270	2020	825	579	23	23	219 × 8	N200
TA-140-670/200( 過 )		2455	2205	1160	810	27	27	273 × 8	N200
TA-170-1000/280( 過 )	亞臨界	2960	2710	1310	914	27	27	273 × 14	N300
TA-28/510-670/100( 過 )	再熱器出口	2054	1804	785	552	23	23	325 × 13	N200
TA-28/510-670/100( 過 )	再熱器出口	2344	2094	935	655	27	27	325 × 18	N300

3 、鍋爐汽包安全門排汽消聲器（ TA 系列、飽和蒸汽用）

型號	類別	外形尺寸			底座螺孔			接管規格	配套汽輪機型號
		總長	外殼高度	殼體外徑	孔距	孔徑	孔數	接管規格
		L	L1	D	b	d1	4	d 0 ×δ
TA-39-65/15( 飽 )	中壓	1334	1334	380	272	20	4	89 × 5	N12
TA-54-75/25( 飽 )	次高壓	1686	1486	440	314	20	4	108 × 5	N12
TA-100-130/80( 飽 )	高壓	2510	2260	673	474	23	4	159 × 5	N25
TA-100-220/85( 飽 )		2510	2260	376	474	23	4	219 × 5	N50
TA-100-220/125( 飽 )		2084	1834	825	579	23	4	273 × 7	N50
TA-100-410/70( 飽 )		1976	1776	685	483	23	4	273 × 7	N100
TA-140-420/100( 飽 )	超高壓	2120	1870	825	579	23	4	273 × 7	N125
TA-140-670/100( 飽 )		2120	1870	825	579	23	4	219 × 6	N200
TA-140-670/200( 飽 )		2305	2055	1160	810	27	4	273 × 7	N200
TA-170-1000/280( 飽 )	亞臨界	2810	2560	1310	914	27	4	273 × 7	N300
TA-32/336-670/200( 飽 )	再熱器出口	2160	1910	985	690	27	4	426 × 7	N200
TA-39/336-1000/200( 飽 )	再熱器出口	2344	2014	955	655	27	4	325 × 7	N300

4 、背壓式汽輪機排汽消聲器（ TDb 系列）

型號	外形尺寸			底座螺孔			接管規格	用途
	總長	外殼高度	殼體外徑	孔距	孔徑	孔數	接管規格
	L	L1	D	b	d1	n	d 0 ×δ
TDb-5-20	1600	1400	706	479	20	4	325 × 6	背壓、手動及安全門排汽
TDb-5-50	2200	2000	757	532	23	4	377 × 6	背壓、手動及安全門排汽
TDb-10-20	1650	1450	706	479	20	4	325 × 7	抽汽、手動及安全門排汽
TDb-10-50	2300	2100	806	566	23	4	426 × 8
TDb-14-20	1700	1500	706	479	20	4	325 × 7
TDb-14-50	2400	2200	806	566	23	4	426 × 8

說明：
1 、表 1 、表 2 、表 3 、表 4 產品外形圖均參見圖 1 ；
2 、當用戶排汽接管規格與表不符時，外形尺寸將與表有所變化；
3 、熱力設備之蒸汽排放對象中類繁多，本廠將根據用戶所提出的排汽量、蒸汽壓力及接管尺寸設計制作各種規格的消聲器。

5 、高壓除氧器排汽消聲器（ TDy ）

型號	外形尺寸			底座螺孔				接管規格	用途
	總長	外殼高度	殼體外徑	底座高	孔距	孔徑	孔數	接管規格
	L	L1	D	L2	a	b	Φ d-n	d 0 ×δ
TDy-6-220/8	1700	100	325	800	100	410	20-4	76 × 4	N50
TDy-6-420/15	1700	100	325	800	100	410	20-4	89 × 4	N100 N125
TDy-6-670/24	1900	100	377	1000	120	460	20-4	133 × 4.5	N200
TDy-6-1000/35	2000	150	402	1000	140	500	20-4	159 × 4.5	N300,N600

例4：TDb系列：“TDb-5-20”型用于低壓背壓式汽輪機啟、停中的蒸汽排放、事故狀態的手控或安全門排放。排汽壓力4-6at、排汽量20T/H。背壓式汽輪機的蒸汽排放分抽氣排放及背壓排放兩類，前者為過熱蒸汽，型號后標注（過）字，后者基本上可視為飽和蒸汽，型號后標注（飽）字。

例5：TDy系列：“TDy-6-220/8”型用于N50型汽輪機高壓除氧器頂部排放汽-氣混合體。除氧壓力6at，鍋爐蒸發兩220T /H、除氧器排汽量8T/H。

4、訂貨選型須知本廠生產的排汽消聲器系列是按照用戶的蒸汽排放對象及排放要求精心設計的，為此，只有產品與排放對象、蒸汽參數及排放量想符合才能獲得理想的消聲效果。

因此，在訂購消聲器時必須提供下列參數：

①對火力發電廠應提供汽機型號、鍋爐容量你、蒸汽壓力、溫度；

②使用對象（如用于鍋爐過熱點排放或汽包安全門排放等）；

③排放量T/H；

④原有的排汽管外徑、壁厚；

⑤如需委托本廠進行安裝設計，則應提供原排汽管路安裝圖。對本產品說明書中未列如的型號，用戶可以提供上述有關資料，有本廠代為選型。

四、安裝須知：

①排汽消聲器應垂直于廠房頂安裝，如圖3所示，用型鋼支架將消聲器座架與廠房相固定。

②為增加廠房頂高空的抗風能力，排汽消聲器體采用支撐式支座，為此，排汽消聲器前的排氣管應有一段膨脹彎管以吸收熱脹，如原排汽管段垂直方向已裝有疏水盤，則膨脹彎管要免裝。

③排汽消聲器體底部均設計有疏水管或疏水孔，應檢查孔口應暢通。

④排汽管穿出廠房頂平臺的洞口，應有薄鋼板制作防雨罩一只（如圖3）。

⑤對安全門，原則上一只安全門配一只消聲器，安全門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并成一根總管與消聲器相連通，但對排汽量較大的雙座式安全門，也可以安裝兩只消聲器。

⑥對用于除氧器、射汽式抽氣器排汽等小排量的排汽消聲器，外形設計成管式，安裝較為方便。安裝方式如圖4所示，排汽消聲器垂直地沿主廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將消聲器及管道架設其上，消聲器排放口應對著屋頂方向。應注意，該型消聲器出廠時已制有固定支座，當采用滑動支架式安裝時，固定支座可以不用。如圖4。

三、選型指南

1、本廠生產的蒸汽消聲器分下列三大類型：

①TB型排汽消聲器：用于高、中壓鍋爐點火排汽消聲，由表1選型。

②TB型排汽消聲器：用于高、中壓蒸汽安全門排放消聲，由表2、表3選型。

③TD型低壓通孔消聲器：用于各種0.16Mpa以下的鍋爐、除氧器、背壓式汽輪機及其余電站輔機裝置的蒸汽排汽消聲。由表4、表5選型。凡表中未列入的，用戶可提供設備的蒸汽參數、排放量及管道接口尺寸等資料，由本廠代為選型。

2、型號模式：（Ⅰ）（Ⅱ）（Ⅲ）（Ⅰ）由兩個或三個英文字母組成第一個字母表示消聲器結構特征　　T—通孔式消聲器。第二個字母表示消聲對象　　　B—鍋爐點火排汽及其他人工排汽　　A—安全門　　　D—低壓通孔式消聲器當用于某些特殊用途時，還設置了用英文小寫字母表示的第三個字母，如： b—背壓式汽輪機　　y—除氧器（Ⅱ）表示鍋爐蒸汽的絕對壓力，at（對于中間再熱機組的再熱器，則用分式中的分母表示溫度）。（Ⅲ）分子表示鍋爐蒸發量T/H；分母表示消聲器排汽量T/H。此外，對需要區分過熱蒸汽及飽和蒸汽的消聲器，在第Ⅲ欄后，另加（過）或（飽）字樣，以示區別。

3、選型示例例1：TB系列：“TB-140-420/100（過）”型用于N125型汽輪機，420T/H超高壓鍋爐過熱器點火時的蒸汽排放。鍋爐壓力140at，蒸汽發量420T/H、排汽量100T/H。例2：TB系列：“TB-100-220/85（飽）”型用于N50型汽輪機，220T/H高壓鍋爐汽包安全門蒸汽排放。鍋爐壓力100at，蒸發量220T/H、排汽量85T/H。例3：TD系列：“TD-13-20/10（過）”型五、抗噴阻型消聲器在火力發電廠中的應用

序號	排汽消聲器用途	蒸汽性質	排汽消聲器型號示例
一	鍋爐
1	過熱器安全門	過熱蒸汽	TA-100-20/85
2	過熱器點火排汽	過熱蒸汽	TB-100-410/100
3	汽包安全門	飽和蒸汽	TA-100-410/70
4	再熱器熱段安全門	過熱蒸汽	TA-28/540-670/100
5	再熱器手控排汽	過熱蒸汽	TB-28/540-670/40
6	再熱器冷段安全門	飽和蒸汽	TA-32/336-670/200
二	除氧器熱水箱
1	除氧器安全門	飽和蒸汽空氣混合物	TDy-6-220/8
2	除氧器安全門	飽和蒸汽	TDy-6-220/40
3	熱水箱安全門	飽和蒸汽	TDy-6-220/40
三	鍋爐排污
1	連續排污擴容器安全門	飽和蒸汽	TD-10-20
2	定期排污手控排汽	飽和蒸汽	TD-10-20
四	背壓式汽輪機
1	抽汽安全門	過熱蒸汽	TDb-14-50
2	背壓安全門	飽和蒸汽	TDb-5-20
3	背壓手控排汽	飽和蒸汽	TDb-5-20
五	汽輪機
1	射抽排汽	濕汽空氣混合物	TD-1-0.5
2	汽輪油泵排汽	濕飽和蒸汽	TD-10-0.5
3	啟、停機疏水排汽	濕飽和蒸汽	TD-10-20
